ติดต่อ: | Miss. Susan Meng |
---|---|
อีเมล: | susanmeng@ricitepump.com |
โทร: | +8618217690219 |
แอพอะไร: | 8618217690219 |
วีแชท: | +8618217690219 |
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | RICITE |
หมายเลขรุ่น: | อาร์เอ็มไอ |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
รายละเอียดการบรรจุ: | กล่องไม้ |
เวลาการส่งมอบ: | 5-8 วันทำการ |
เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
สามารถในการผลิต: | 50 ชุดต่อวัน |
ข้อมูลรายละเอียด |
|||
สถานที่กำเนิด | จีน | ชื่อแบรนด์ | RICITE |
---|---|---|---|
หมายเลขรุ่น | อาร์เอ็มไอ | ชื่อสินค้า: | RMI ปั๊มหอยโข่งไดรฟ์แม่เหล็กสแตนเลส |
สี: | แดงน้ำเงินกำหนดเอง | ความสามารถ: | 32-300มม |
ไหล: | 3.2-1000 ลบ.ม./ชม | ยก: | 8-150ม |
อุณหภูมิ: | -20℃ - +120℃(ปรับแต่งตามต้องการ+120℃ -+350℃) | ความดัน: | 0-1.6Mpa (ปรับแต่ง 1.6-30Mpa ตามต้องการ) |
พลัง: | 1.1-315KW | การใช้งาน: | ปิโตรเลียม เคมี ยา ไฟฟ้า |
แสงสูง: | ปั๊มเคมีไดรฟ์แม่เหล็กแบบไม่มีซีล,ปั๊มเคมีแบบไดรฟ์แม่เหล็กแบบแรงเหวี่ยง,ปั๊มเคมีแบบแม่เหล็ก |

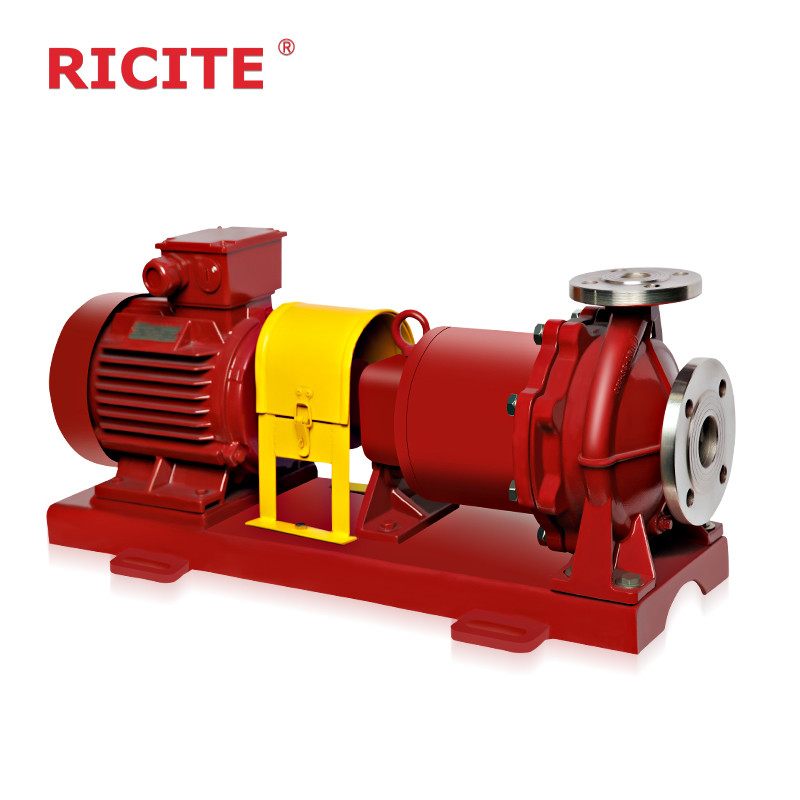

RMI สแตนเลส แม็กเนตไดรฟิวัลปั๊ม
คําอธิบาย
RMIปั๊มแม่เหล็กสแตนเลส เป็นชนิดของปั๊มที่ใช้การส่งแม่เหล็ก ซึ่งสามารถแยกมอเตอร์จากร่างปั๊มได้การหลีกเลี่ยงปัญหาของการรั่วไหลของของเหลวที่ปริมณฑลของปั๊มประจําประกอบด้วยอุปกรณ์ขับเคลื่อน, เครื่องหมุนแม่เหล็ก, กล่องปิด, ปิด static, และส่วนอื่น ๆ
หลักการทํางานของมันคือการใช้การส่งแม่เหล็กเพื่อแปลงการหมุนของมอเตอร์ไฟฟ้าในการหมุนของร่างกายปั๊มเครื่องยนต์ไฟฟ้าขับเคลื่อนหมุนหมุนแม่เหล็กภายนอก, และผ่านการผลักดันสนามแม่เหล็ก, เครื่องหมุนแม่เหล็กภายในของหมุนขับเคลื่อนร่างปั๊มให้หมุน. เนื่องจากการใช้รัดสติกระหว่างหมุนแม่เหล็กและร่างปั๊ม,ปัญหาการรั่วไหลของเครื่องประปาแบบไดนามิกสามารถหลีกเลี่ยงได้การป้องกันการรั่วไหลของของเหลวและมลพิษสิ่งแวดล้อม
โดยรวมแล้ว ปั๊มแม่เหล็กสแตนเลสมีประสิทธิภาพในการปิดดีเยี่ยม และสามารถป้องกันการรั่วไหลของของเหลว ทําให้มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมที่มีความต้องการสูงสําหรับการรั่วไหลของของเหลวและมลพิษ
การใช้งาน
ปั๊มขับเคลื่อนแม่เหล็กซีรีส์ RMI เหมาะสําหรับปิโตรเลียม, สารเคมี, ยา, การเคลือบไฟฟ้า, อาหาร, ภาพยนตร์และการพิมพ์, การบําบัดน้ํา, การป้องกันชาติ, และอุตสาหกรรมอื่น ๆ,เป็นปั๊มที่เหมาะสมสําหรับการส่งสารเผาไหม้, ระเบิดรุนแรง, มีพิษ, ทําความสะอาด, และหลากหลายของเหลว corrosive
ส่วนที่เปียกของปั๊มแม่เหล็ก RMI ซีรี่ย์ผลิตจากเหล็กไร้ขัด และปั๊มเหล่านี้เหมาะสําหรับการขนส่งสื่อที่มีความดันไม่เกิน 1.6Mpa, อุณหภูมิไม่เกิน 120 °C,และ viscosity ไม่เกิน 30x 10-6 mz V / Sกรุณาติดต่อขายเพื่อได้รับการสนับสนุนเพิ่มเติมถ้าความดันมากกว่า 1.6MPa หรืออุณหภูมิเกิน 120 องศา หรือต้องการเสื้อความร้อน เป็นต้น
ลักษณะโครงสร้าง การแก้ไขการออกอากาศ
แม็กเนตถาวร
แม็กเนตถาวรที่ทําจากวัสดุแม่เหล็กถาวรที่หายากของแผ่นดินมีช่วงอุณหภูมิการทํางานที่กว้าง (-45-400 °C), ความแรงบังคับสูง, anisotropy ดีในทิศทางสนามแม่เหล็กและไม่มีการลดแม่เหล็กเมื่อขั้วอยู่ใกล้กันมันคือแหล่งสนามแม่เหล็กที่ดี
หมวกกันไฟ
เมื่อใช้กล่องแยกโลหะกล่องแยกอยู่ในสนามแม่เหล็กหมุนซ้อนแบบซีนูโซอิดและกระแส Eddy ถูกผลักดันบนส่วนที่ตั้งตรงกับทิศทางของเส้นแรงแม่เหล็กและแปลงเป็นความร้อนคําแสดงออกสําหรับกระแสหมุนเวียนคือ: ที่ Pe - กระแสหมุนเวียน; K - เสมอ; N - ความเร็วเรียงของปั๊ม; T - ทอร์คการส่งแม่เหล็ก; F - ความดันภายใน spacer;D - กว้างภายในของกล่องระยะ; ความต้านทานไฟฟ้าของวัสดุ - ความแข็งแรงในการดึงของวัสดุ หลังจากที่ปั๊มถูกออกแบบ, n และ T ได้รับจากสภาพการทํางาน,และการลดคลื่นหมุนเวียนสามารถพิจารณาได้เพียงจากด้าน เช่น F และ Dการเลือกวัสดุที่ไม่ใช่โลหะที่มีความต้านทานและความแข็งแรงสูงในการทําผ้ากันอากาศมีผลที่สําคัญในการลดกระแสหมุนเวียน
อัตราการไหลของเหลวเย็นและหล่อลื่น
เมื่อปั๊มกําลังทํางาน จํานวนเล็ก ๆ น้อย ๆ ของของเหลวจะต้องใช้ในการล้างและเย็นพื้นที่ช่องว่างวงแหวนระหว่างหมุนแม่เหล็กภายในและกล่องแยกรวมถึงคู่การคดของหลอดเลื่อนอัตราการไหลของเหลวเย็นมักเป็น 2% -3% ของอัตราการไหลของปั๊มออกแบบ และพื้นที่ช่องแหวนระหว่างหมุนแม่เหล็กภายในและกล่องแยกสร้างความร้อนสูงเนื่องจากกระแสหมุนเมื่อน้ํามันหล่อลื่นในการเย็นไม่เพียงพอ หรือช่องระบายน้ําไม่เรียบหรือปิด, มันจะทําให้อุณหภูมิของสื่อสูงกว่าอุณหภูมิการทํางานของแม่เหล็กดีย์ถาวร โดยค่อยๆสูญเสียแรงแม่เหล็กของหมุนแม่เหล็กภายในและทําให้การขับเคลื่อนแม่เหล็กล้มเหลวเมื่อสื่อคือน้ําหรือของเหลวที่ใช้น้ํา, การเพิ่มอุณหภูมิในพื้นที่ช่องแหวนสามารถรักษาที่ 3-5 °C; เมื่อสื่อคือไฮโดรคาร์บอนหรือน้ํามัน,การเพิ่มอุณหภูมิในพื้นที่ช่องแหวนสามารถรักษาได้ที่ 5-8 °C.
หมุนเลื่อน
วัสดุที่ใช้สําหรับหมุนเลื่อนปั๊มแม่เหล็กประกอบด้วยกราฟิตที่อุดตัน, PTFE เติม, เซรามิควิศวกรรม, ฯลฯ เนื่องจากความทนทานความร้อนที่ดี, ความทนทานต่อการกัดกร่อน,และความต้านทานต่อการขัดแย้งของเซรามิกวิศวกรรม, หมุนเลื่อนของปั๊มแม่เหล็กส่วนใหญ่ถูกทําจากเซรามิกช่าง เนื่องจากความเปราะบางและสัมพันธ์การขยายที่ต่ําของเซรามิกช่างระยะว่างของหมุนไม่ควรเล็กเกินไป เพื่อหลีกเลี่ยงอุบัติเหตุการยึดหมุน.
เนื่องจากความเป็นจริงที่ว่า หมุนเลื่อนของปั๊มแม่เหล็กได้รับการหล่อลื่นด้วยสื่อที่นําวัสดุที่แตกต่างกันควรถูกเลือกเพื่อผลิตหมุนโดยใช้สื่อและสภาพการทํางานที่แตกต่างกัน.
ลักษณะ
1การออกแบบส่วนประกอบไฮดรอลิก CFD (คอมพิวเตอร์ฟลิวไดนามิกส์) ช่องการไหลที่กว้าง ความประสิทธิภาพสูง ผลงาน NPSHr ที่ต่ํา แรงรัศมีน้อย
2อะไหล่ที่เปียกได้รับรูปร่างโดยหม้อการโยนที่แม่นยํา, ผนังภายในของช่องการไหลผ่านเรียบ, และมีประสิทธิภาพสูง
3เลือก NdFeB ที่มีประสิทธิภาพสูง (neodymium iron boron) และ SmCo (samarium cobalt) แม็กเนตถาวรเพื่อให้แน่ใจว่ามีแรงหมุนแม่เหล็กเพียงพอ
4การออกแบบกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส
5การออกแบบชิ้นส่วนแบบโมดูล การดูแลง่าย
6. หมุนและแกนเรียบรับรองความทนทานการสกัดสูง, ความต้านทานต่อการกัดกรองสูง SSiC, การออกแบบโครงสร้างการวางตําแหน่งหมุนคู่ที่โดดเด่น, ด้วยโครงสร้างการเลื่อนแบบไดนามิกเพื่อรับประกันผลงานที่มั่นคงและยืดอายุการใช้งาน.
7- การออกแบบการปะทะและการเย็นพิเศษ: สื่อการขนส่งใช้เพื่อเอาความร้อนที่เกิดจากการกระแสหมุนเวียนบนกระปุกและปะทะลอยเบอร์เรียบเพื่อให้แรงแกนของปั๊มสามารถสมดุลโดยอัตโนมัติและรับประกันการทํางานที่ปลอดภัยของปั๊ม.
8กล่องทําจากสแตนเลสที่มีคุณภาพสูง ด้วยเทคโนโลยีที่ก้าวหน้า
9. เสื้อร้อน, เสื้อเย็น, หรือเสื้ออุณหภูมิสูงสามารถเพิ่มขึ้นถ้าการใช้งานต้องการ
ปารามิเตอร์:
ชื่อ | ประเภท | การไหล | หัว | อุณหภูมิการทํางาน | พลังงาน | ความเร็ว | DIA OF FLANGE | ความดัน |
ไม่สนิม เหล็กแม่เหล็ก ปั๊มขับเคลื่อน |
RMI | 3.2-1000 m3/h | 8-150m | -20 ~ 350 °C | 1.1-315kw | 2900/1450 r/min | 32-200 มม. | 0-1.6Mpa (1.6-30 Mpa ต้องปรับแต่ง) หมุนตามทิศทางนาฬิกาจากด้านมอเตอร์) |
โมเดลโค้ด:
โมเดล:
รุ่น | Q (m3/h) |
H (m) |
n (r/min) |
η (%) |
มอเตอร์ | พลังงาน (Kw) |
RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
RMI 40-25-125 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
RMI 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
RMI 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
RMI 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
RMI 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
RMI 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
RMI 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
RMI 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | YX4200L2-2 | 37 |
RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
RMI 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
RMI 80-50-250 | 50 | 80 | 2900 | 45 | YX4200L1-2 | 30 |
RMI 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
RMI 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
RMI 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
RMI 100-65-200 | 100 | 50 | 2900 | 60 | YX4200L1-2 | 30 |
RMI 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
RMI 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
ลูกค้ามากกว่า 10,000+ ในอุตสาหกรรมเคมี, ยา, พลังงานใหม่, โฟลยอลูมิเนียมอิเล็กทรอนิกส์และอุตสาหกรรมอื่น ๆ ได้เลือกผลิตภัณฑ์ RICITE (ปั๊มขับเคลื่อนแม่เหล็ก,เครื่องปั๊มแผ่น, ปั๊มเซ็นทริฟิวเกิลประปาเครื่องจักรกล ฯลฯ) และ Ricite (Zhejiang) Science & Technology Co., Ltd ได้มีส่วนร่วมในการแก้ไขมาตรฐานเทคนิคและนิติบุคคลในอุตสาหกรรมหลายอย่างและได้รับเกียรติจากเทคโนโลยีสูง, สินค้าประหยัดพลังงานและหลายสิทธิบัตรอื่น ๆ. Ricite (Zhejiang) วิทยาศาสตร์และเทคโนโลยี บริษัท จํากัดมุ่งมั่นในการผลิตปั๊มไร้การรั่วและยึดมั่นในเป้าหมายของการพัฒนาปั๊มขับเคลื่อนแม่เหล็ก, ปั๊มยนต์สารเคมีและปั๊มอื่น ๆ และสืบสานนวัตกรรมทางเทคโนโลยีและให้ปั๊มและบริการที่น่าเชื่อถือ, ประหยัดค่าใช้จ่ายสูงและประหยัดพลังงานให้กับลูกค้า
