ข้อมูลรายละเอียด |
|||
สถานที่กำเนิด | จีน | ชื่อแบรนด์ | RICITE |
---|---|---|---|
หมายเลขรุ่น | RMI-FT | ชื่อสินค้า: | ปั๊มหอยโข่งไดรฟ์แม่เหล็กแนวฟลูออโรโพลิเมอร์ RMD |
สี: | แดงน้ำเงินกำหนดเอง | ความสามารถ: | 32-300มม |
ไหล: | 3.2-1000 ลบ.ม./ชม | ยก: | 8-150ม |
อุณหภูมิ: | -20℃ - +150℃(ปรับแต่งตามต้องการ+150℃ -+350℃) | ความดัน: | 0-1.6Mpa (ปรับแต่ง 1.6-30Mpa ตามต้องการ) |
พลัง: | 1.1-315KW | การใช้งาน: | ปิโตรเลียม เคมี ยา ไฟฟ้า |
แสงสูง: | ปั๊มหอยโข่ง 1,000 ลบ.ม./ชม.,ปั๊มหอยโข่ง 1.5 แรงม้า |

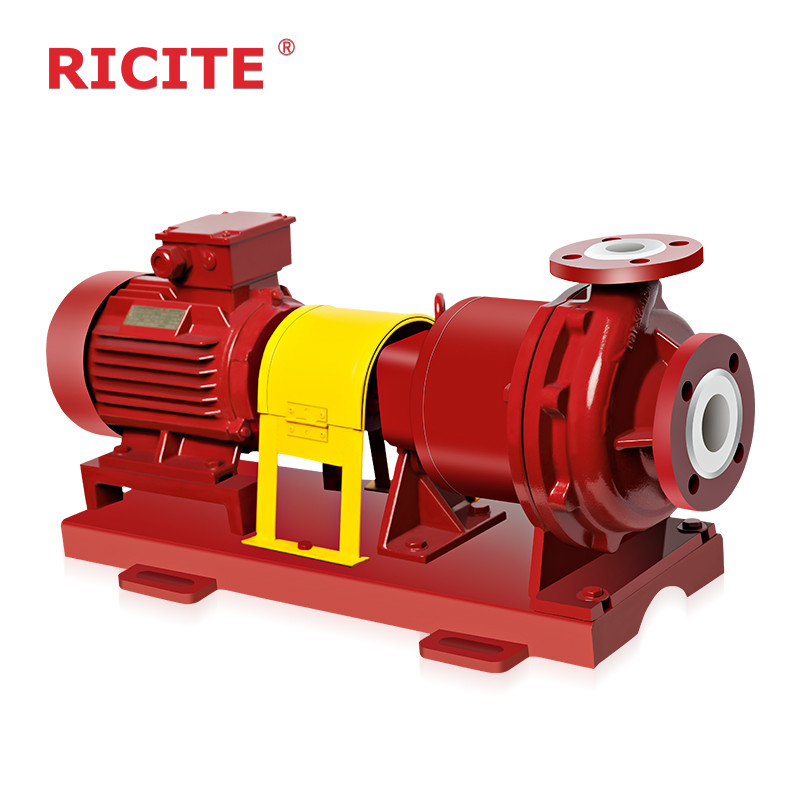

RMI ปั๊มหลุดศูนย์กลางจูงแม่เหล็กที่บรรจุด้วยฟลอรโพลิเมอร์
คําอธิบาย
Fluorine lined magnetic pump is a new type of pump that applies modern magnetic mechanics principles and utilizes the magnetic transmission of permanent magnets to achieve contactless transmission of torque. เมื่อมอเตอร์ขับเคลื่อนหมุนภายนอก (เช่นเหล็กแม่เหล็กภายนอก) การประกอบหมุน เส้นแรงแม่เหล็กผ่านผ่านหมวกแยกเพื่อขับเคลื่อนหมุนภายใน (เช่นกลมเหล็กแม่เหล็กภายใน) การประกอบและหมุนหมุนร่วมกันองค์ประกอบการผ่านการไหลของกระแสทั้งหมดถูกทําจากพลาสติก fluoroplastics ที่สามารถขนส่งความเข้มข้นใด ๆ (ความแข็งแรง) ของกรด, แอลคาลีหมวกแยกทําจากวัสดุพิเศษที่มีคุณสมบัติกลไกความแข็งแรงสูง, การกําจัดปรากฏการณ์ของกระแสกระแสหมุนเวียนแม่เหล็กในปั๊มแม่เหล็ก เนื่องจากสื่อถูกปิดในกล่องการแยกที่หยุดนิ่ง, เป้าหมายการสูญเสียการสูญเสียของสื่อถูกบรรลุและการรั่วไหลของรั้ว shaft ของปั๊มส่งกลไกถูกแก้ไขโดยสิ้นเชิง.
ลักษณะ
1. ผนังของปั๊ม เครื่องหมุนและกระป๋องทําจาก PFA / FEP ที่ทนความร้อน, โดยไม่มีความสกปรกตกฝน, เหมาะสําหรับการขนส่งของความบริสุทธิ์สูง, น้ํายาเคมีที่มีความเกรี้ยวสูง
2.กรอบปั๊มทําจากเหล็กดักติลและ flanges ติดตามมาตรฐาน ความแข็งแรงทางกลสูง สามารถทนภาระท่อหนัก;
3. ส่วนที่ชื้นมีผนังด้วยวัสดุ PFA / FEP, ช่องการไหลที่เรียบร้อย, ผลงานไฮดรอลิกที่ดีกว่า, การสูญเสียการขัดแย้งไฮดรอลิกน้อยและประสิทธิภาพสูง
4.แกน, หมุนและสเตอเตอร์ทั้งหมดทําจาก SSiC, มีลักษณะของความแข็งแรงสูง, ความทนทานการสวมสูงและความทนทานต่อการกัดกรองสูง
5.การออกแบบลวดลวดลอยที่โดดเด่นของรูภายในของหลุมหมุนทําการเล็บของหมุนเรียบสะดวกสบายและง่ายกว่าที่จะเอาความร้อนที่เกิดจากการหดระหว่างการทํางาน;
6. กระป๋องใส่ได้ถูกเพิ่มเข้าไปในกระป๋อง, ดังนั้นมันสามารถทนความดันระบบที่สูงขึ้น, และสามารถกําจัดความร้อนที่เกิดจากการกระแสหมุนเวียนแม่เหล็กที่เกิดจากกล่องโลหะ;
7แม็กเนตภายในและภายนอกทําจากวัสดุ NdFeB และ samarium cobalt และพื้นผิวของแม่เหล็กสูงถึง 3600 gaussที่สามารถส่งมอบทอร์คของมอเตอร์ไปยังอิมเปลเลอร์ได้อย่างราบรื่น, และจะไม่ลื่นในสภาพระบายน้ําขนาดใหญ่ และยังสามารถป้องกัน Rotor ในหมุนจากการสัมผัสวงแหวนแรงผลักหลังโดยป้องกันการละลายของชิ้นส่วนฟลูโพลีเมอร์ เนื่องจากความร้อนที่เกิดจากการสร้าง, และรับประกันการทํางานที่มั่นคงของปั๊มแม่เหล็กในการใช้งาน corrosive สูง
8. ปั๊มทั้งหมดมีโครงสร้างถอนหลัง, การบํารุงรักษาและเปลี่ยนชิ้นส่วนง่าย, และไม่มีความจําเป็นที่จะแยกท่อ.
ข้อดี
ข้อดีคือการใช้เครื่องขับเคลื่อนออนไลน์จากแม่เหล็กภายในและภายนอก โดยกําจัดการปิดแกนของปั๊มหลุดศูนย์กลางแบบดั้งเดิมโดยสิ้นเชิงกล่องสแตนเลสและกล่องการแยกจากวัสดุฟลอโรพลาสติกใช้ระหว่างสนามแม่เหล็กภายในและภายนอกเพื่อแยก, ทําให้บรรลุการถ่ายส่งการรั่วไหลศูนย์. มันมีความน่าเชื่อถือมากขึ้นในการขนส่งของเหลวที่สามารถเผาไหม้ได้, ระเบิดได้, เคลื่อนไหวได้, และมีค่า, และจริงๆหลีกเลี่ยงการบํารุงรักษาระหว่างการใช้งาน.
การใช้งาน
ปั๊มแม่เหล็กที่เคลือบด้วยฟลอรโพลิเมอร์ เหมาะสําหรับขนส่งสื่อที่มีสารสกัดสูง โดยไม่มีอนุภาคแข็ง ในอุณหภูมิต่ํากว่า 150 °C เช่นกรดซัลฟูริก,กรดไฮโดรคลอริก,กรดไนโทริกอัลคาลีแข็งแรง, Aqua regia, hydrofluoric acid, oxidant แรง, หน่วยลด, ฯลฯ มันถูกใช้อย่างแพร่หลายในเคมี, น้ํามัน, การชําระน้ํามัน, พลังงานนิวเคลียร์, เคมี, electroplating,ธาตุปลูกสาขาอุตสาหกรรมยา, พลังงานนิวเคลียร์ ฯลฯ เหมาะสําหรับการส่งสารเหลวที่มีพิษสูง, สามารถเผาไหม้ได้, ระเบิดได้, และสะอาด
การรหัสแบบ
ปารามิเตอร์
ชื่อ | ประเภท | การไหล | หัว | อุณหภูมิทํางาน | พลังงาน | ความเร็ว | DIA OF FLANGE | หมายเหตุ |
เครื่องปั๊มขับเคลื่อนแม่เหล็กที่มีผนังฟลอโรพอลิมเลอร์ | RMI | 1.8-400m3/h | 8-80 ม | -20 ~ 150 °C | 0.12-132kw | 2900/1450 r/min | 12-200 มม. | สําหรับความต้องการพิเศษสามารถปรับแต่ง |
โมเดล
รุ่น | Q | H | n | η | พลังงานของแกน | NPSH | พลังงานของมอเตอร์ ((kW) | |||
ความแน่นของสื่อ ((g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | กิโลวัตต์ | m | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
รุ่น | Q | H | n | η | พลังงานของแกน | NPSH | พลังงานของมอเตอร์ (kW) | |||
ความแน่นของสื่อ (g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | กิโลวัตต์ | m | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100-80-125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-80-160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150-125-250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150-125-315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150-125-400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200-150-250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200-150-400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
หมายเหตุ: กรุณาติดต่อขายเพื่อข้อมูลเพิ่มเติม
ความต้านทานต่อการกัดกรอง
ความทนทานต่อการกัดกร่อนข้อมูล | |||||||
กลาง |
ความเข้มข้น ≤ % |
อุณหภูมิ | กลาง |
ความเข้มข้น ≤ % |
อุณหภูมิ | ||
≤ 25°C | ≤95% | ≤ 25% | ≤ 95°C | ||||
H2SO4 | 98 | √ | √ | KOH | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
HCL | √ | √ | Ba ((OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL(OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
สวัสดี | √ | √ | C1H2O | √ | √ | ||
ไฮโดรไซอานิกแอซิด | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
สายน้ํา* | √ | √ | HCHO | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
แสดงถึงความต้านทานต่อการกัดกรองที่ดี × แสดงถึงระดับการกัดกรองบางระดับ * แสดงว่าวัสดุควรถูกเลือก ไม่ติดป้ายแสดงให้เห็นว่าความเข้มข้นใด ๆ สามารถยอมรับได้ |
ลูกค้ามากกว่า 10,000+ ในอุตสาหกรรมเคมี, ยา, พลังงานใหม่, โฟลยอลูมิเนียมอิเล็กทรอนิกส์และอุตสาหกรรมอื่น ๆ ได้เลือกผลิตภัณฑ์ RICITE (ปั๊มขับเคลื่อนแม่เหล็ก,เครื่องปั๊มแผ่น, ปั๊มเซ็นทริฟิวเกิลประปาเครื่องจักรกล ฯลฯ) และ Ricite (Zhejiang) Science & Technology Co., Ltd ได้มีส่วนร่วมในการแก้ไขมาตรฐานเทคนิคและนิติบุคคลในอุตสาหกรรมหลายอย่างและได้รับเกียรติจากเทคโนโลยีสูง, สินค้าประหยัดพลังงานและหลายสิทธิบัตรอื่น ๆ. Ricite (Zhejiang) วิทยาศาสตร์และเทคโนโลยี บริษัท จํากัดมุ่งมั่นในการผลิตปั๊มไร้การรั่วและยึดมั่นในเป้าหมายของการพัฒนาปั๊มขับเคลื่อนแม่เหล็ก, ปั๊มยนต์สารเคมีและปั๊มอื่น ๆ และสืบสานนวัตกรรมทางเทคโนโลยีและให้ปั๊มและบริการที่น่าเชื่อถือ, ประหยัดค่าใช้จ่ายสูงและประหยัดพลังงานให้กับลูกค้า
เว็บไซต์: www.ricitepump.com
