ข้อมูลรายละเอียด |
|||
Place of Origin | China | ชื่อแบรนด์ | RICITE |
---|---|---|---|
Model Number | B | ชื่อสินค้า: | มอเตอร์ปั๊มกระป๋องรุ่น B |
สี: | แดงน้ำเงินกำหนดเอง | ไหล: | 1,000 ลบ.ม./ชม |
ยก: | 190M | อุณหภูมิ: | ~+120℃ |
พลัง: | 160KW | ความแน่น: | 100 มม. / วินาที |
ความดัน: | 2.5 เมกะปาสคาล | การใช้งาน: | ปิโตรเลียม เคมี ยา ไฟฟ้า |
แสงสูง: | ปั๊มหอยโข่งแนวนอน self priming,ปั๊มหอยโข่งแนวนอน,ปั๊มหลายใบพัดแนวนอน |

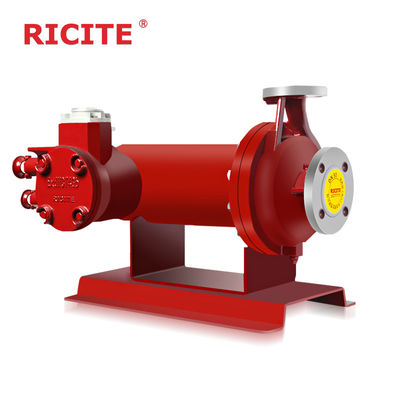

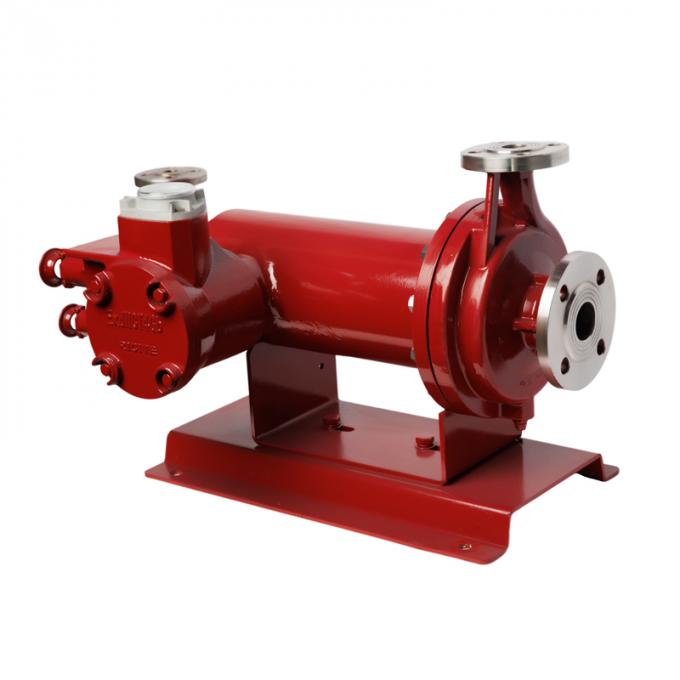

ปั๊มเครื่องยนต์ CANNED BASE (ปั๊มกันสารเคมีซีรีส์ B)
คําอธิบาย
ปั๊มมอเตอร์กระป๋องซีรีส์ P เป็นรุ่นใหม่ของปั๊มมอเตอร์กระป๋องเคมี. มันรับรองการออกแบบมาตรฐานสากล, ความหลั่งการทํางานสูงสุดคือ 1200m3/h, หัวสูงสุดคือ 600m,ระยะอุณหภูมิ -120-350°Cและความดันสูงสุดของการออกแบบระบบคือ 20MPa
ประเภทพื้นฐาน (แบบมาตรฐาน)
อุณหภูมิของสื่อขนส่งไม่เกิน 120 °C และหัวไม่เกิน 100m ปั๊มกระป๋องชนิดอื่น ๆ เป็นตัวแปรและการปรับปรุงของชนิดพื้นฐานรวมถึงการหมุนเวียนตายและย้อนกลับ. ปั๊มกระป๋องชนิดนี้มีทิศทางตรงข้ามของไหลของของเหลวสําหรับหลอดลื่น, การเย็น, และการเย็นของมอเตอร์เมื่อเทียบกับชนิดพื้นฐาน
ข้อดี
(1) อายุการใช้งานยาว ระบบปรับความแรงผลักดันแบบไฮดรอลิกอัตโนมัติ รวมไปกับหมุนคาร์ไบด์ซิลิคอน เพื่อให้มีอายุการใช้งานสูง
(2) ประสิทธิภาพสูง การออกแบบมอเตอร์ที่ปรับปรุง และการวิจัยไฮดรอลิกที่มีประสิทธิภาพสูง
(3) ความน่าเชื่อถือสูง เทคโนโลยีการประมวลผลที่ก้าวหน้า อุปกรณ์ CNC เทคโนโลยีสูง และการทดสอบที่สมบูรณ์แบบเพื่อรับประกันความมั่นคงของผลิตภัณฑ์
(4) ติดตามการสวมใส่พ่วง เพื่อทําการติดตามออนไลน์และควบคุมอัตโนมัติ;
(5) การปิดรอง เพื่อให้ความปลอดภัยต่อสิ่งแวดล้อม แม้ในสถานการณ์อุบัติเหตุ
ลักษณะ
ปั๊มเครื่องยนต์กระป๋องประกอบด้วยเครื่องยนต์กระป๋องและปั๊ม, พื้นผิวภายในของ stator และพื้นผิวภายนอกของ rotor ถูกครอบคลุมด้วยโลหะที่ทนทานต่อการกัดกร่อนผนังบางที่ไม่ใช่แม่เหล็ก,ดังนั้นการล่อ stator, หัวหินหมุนจะไม่ถูกทําลายโดยของเหลวขนส่ง, เนื่องจากพวกเขาแตกต่างกันโดยสมบูรณ์. นอกจากนี้หมุนหมุนถูกติดตั้งโดยตรงที่ขยายหมุนหมุน,rotor ทั้งหมดถูกดําน้ําในเหลวส่ง, ไม่มีส่วนหมุนขยายออกไปข้างนอก, เป็นโครงสร้างที่ไม่มีการรั่วไหล, ดังนั้นมันมีข้อดีต่อไปนี้
(1) ไม่มีการรั่วไหล เหมาะสําหรับการขนส่งของเหลวพิษ, ระเบิด, ไฟไหม้, ทําความสะอาด, กินเสีย
(2) ปิดเต็ม มันเหมาะสําหรับการขนส่งของเหลวที่ง่ายที่จะออกซิเดน
(3) ไม่มีการปิดเครื่องจักรกล, มันเหมาะสําหรับการขนส่งของเหลวความดันระบบสูง, ของเหลวจุดละลายสูง, ของเหลวอุณหภูมิสูง, และของเหลวอุณหภูมิต่ํา
(4) การใช้สื่อในการปรับน้ํามัน ไม่จําเป็นต้องมีไขมัน ไม่จําเป็นต้องมีปนเปื้อนกับของเหลวที่ขนส่ง ไม่จําเป็นต้องมีการฉีดน้ํามันและการระบายน้ํา
(5) เนื่องจากเครื่องยนต์และปั๊มคือการบูรณาการ coaxial, มันคือการประหยัดพื้นที่, น้ําหนักเบา, การออกแบบคอมแพคต์, สบายในการบํารุงรักษาและถอน;
(6) เครื่องยนต์ใช้ระบบน้ําเย็น หรือระบบเย็นธรรมชาติ ไม่มีพัดลม ทําให้การสั่นสะเทือนในการทํางานน้อยลง และเสียงดังต่ําลง
ข้อควรระวังในการใช้ ปั๊มมอเตอร์กระป๋อง:
1ระหว่างการทํางานปกติ วาล์วออกไม่ควรปิดอย่างแน่น และควรเปิดเล็กน้อยเพื่อป้องกันการอัดอากาศในปั๊ม
2มันถูกห้ามอย่างเข้มงวดที่จะทํางานโดยไม่มีของเหลวหรือมากกว่า 1 นาทีเพื่อป้องกันความเสียหายของมอเตอร์และเลเยอร์
3.ห้ามอย่างเข้มงวดที่จะทํางานในด้านหลังมากกว่า 1 นาที เนื่องจากการทํางานด้านหลังอาจทําให้การใช้งานของหลอดสอดผิดปกติ
4มันถูกห้ามอย่างเข้มงวดที่จะทํางานภายใต้สภาวะ cavitation ไม่เช่นนั้นมันอาจทําให้การสวมใส่เร็วของหมุน
ปารามิเตอร์
ชื่อ | ประเภท | การไหล | หัว | อุณหภูมิการทํางาน | พลังงาน | หนาแน่น | ความดัน | หมายเหตุ |
ปั๊มมอเตอร์กระป๋องเคมีมาตรฐาน | มาตรฐาน ((ซีรีส์ B) | 1000m3/h | 190 เมตร | ¥+120°C | 160kW | ความเร็ว 100mm/s | 2.5MPa | เหมาะสําหรับสื่อที่มีอุณหภูมิต่ํากว่า 120 °C |
คําอธิบายแบบ
วัสดุ
โค้ด | 4 | 5 | 6 | 7 | |
ส่วนที่ชื้น | 304 | 304L | 316 | 316L | |
ก๊าซเกต | ปั๊ม | อุณหภูมิสูง | กราฟิตลม | ||
มาตรฐาน | PTFE | ||||
มอเตอร์ | PTFE | ||||
สามารถ | แฮสเทลลอย สังกะสี -C | แฮสเทลลอย สังกะสี -C | |||
ชาฟต์ | 304/301 | 304L | 316 | 316L | |
กล่องแกน, แหวนแรงผลักดัน | สเตลลิต | ||||
SSiC | |||||
หมุน | ธ อร์ฟูรานที่อัดกรีฟิต, SSiC |
การวาดส่วน
โมเดล
ไม่ ไม่ |
แบบปั๊ม |
ความเร็ว | พลังงาน (KW) | |||
n=2900r/min | 介质密度 ((ความหนาแน่นกลาง ((g/cm)) | |||||
การไหล m3/h | หัว m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
ไม่ ไม่ |
แบบปั๊ม |
ความเร็ว | พลังงาน ((Kw) | |||
n=2900r/min | (ความหนาแน่นกลาง(g/cm3) | |||||
การไหล m3/h | หัว m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | 1080T | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | 1080V | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | 1210V | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |

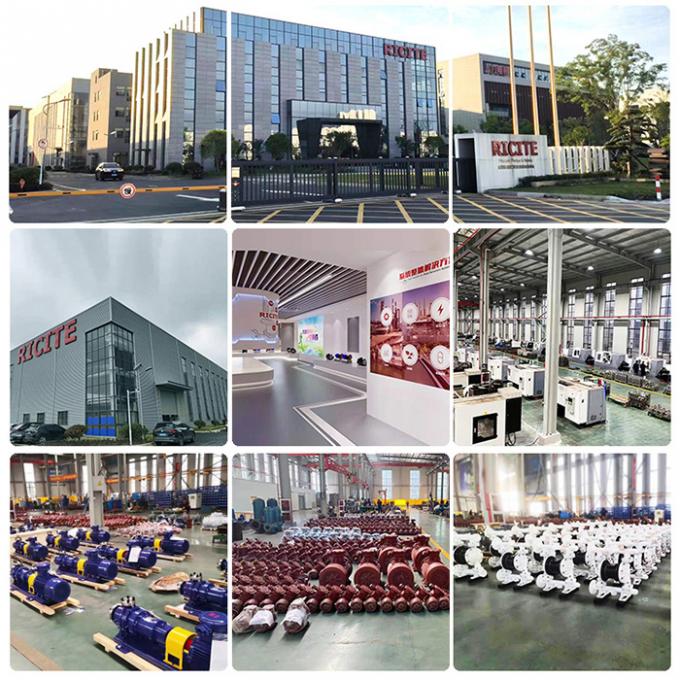

ลูกค้ามากกว่า 10,000+ ในอุตสาหกรรมเคมี, ยา, พลังงานใหม่, โฟลยอลูมิเนียมอิเล็กทรอนิกส์และอุตสาหกรรมอื่น ๆ ได้เลือกผลิตภัณฑ์ RICITE (ปั๊มขับเคลื่อนแม่เหล็ก,เครื่องปั๊มแผ่น, ปั๊มเซ็นทริฟิวเกิลประปาเครื่องจักรกล ฯลฯ) และ Ricite (Zhejiang) Science & Technology Co., Ltd ได้มีส่วนร่วมในการแก้ไขมาตรฐานเทคนิคและนิติบุคคลในอุตสาหกรรมหลายอย่างและได้รับเกียรติจากเทคโนโลยีสูง, สินค้าประหยัดพลังงานและหลายสิทธิบัตรอื่น ๆ. Ricite (Zhejiang) วิทยาศาสตร์และเทคโนโลยี บริษัท จํากัดมุ่งมั่นในการผลิตปั๊มไร้การรั่วและยึดมั่นในเป้าหมายของการพัฒนาปั๊มขับเคลื่อนแม่เหล็ก, ปั๊มยนต์สารเคมีและปั๊มอื่น ๆ และสืบสานนวัตกรรมทางเทคโนโลยีและให้ปั๊มและบริการที่น่าเชื่อถือ, ประหยัดค่าใช้จ่ายสูงและประหยัดพลังงานให้กับลูกค้า
