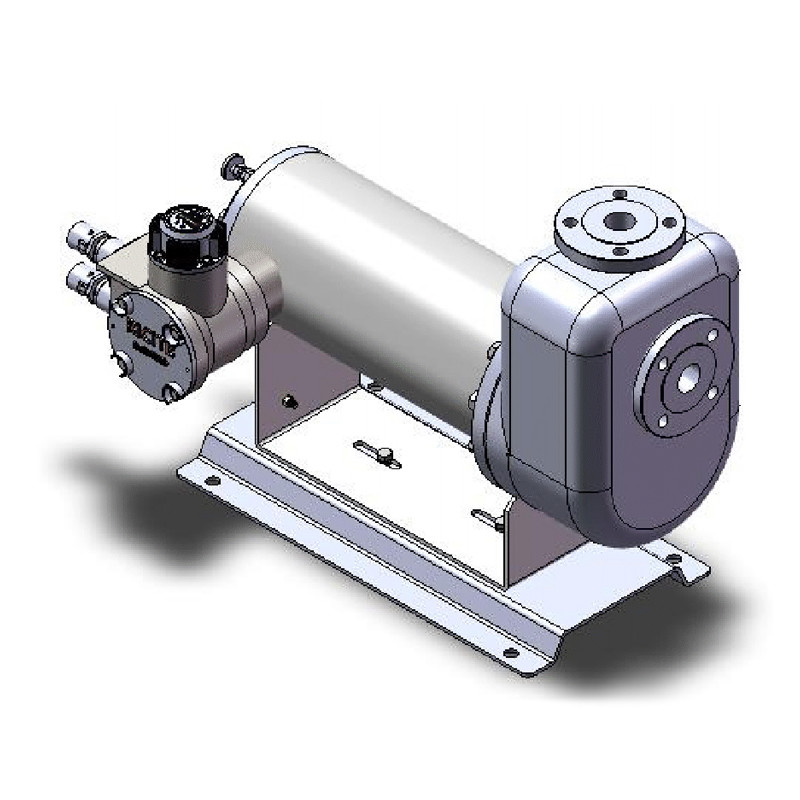

ปั๊มเครื่องยนต์กระป๋อง Self-priming สําหรับสารเคมีอินทรีย์
| Place of Origin: | China |
| ชื่อแบรนด์: | RICITE |
| Model Number: | G |
| Minimum Order Quantity: | 1 set |
| Packaging Details: | WOODEN CASE |
| Delivery Time: | 5-8 work dayes |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 50 sets per day |
|
ข้อมูลรายละเอียด |
|||
| Place of Origin | China | ชื่อแบรนด์ | RICITE |
|---|---|---|---|
| Model Number | G | ชื่อสินค้า: | G Type Self-Priming Canned Motor Pump |
| สี: | สีแดงสีฟ้า | ไหล: | 200 ลบ.ม./ชม |
| ยก: | 150ม | อุณหภูมิ: | ～+350℃ |
| พลัง: | 160KW | ความแน่น: | 100 มม. / วินาที |
| ความดัน: | 2.5 เมกะปาสคาล | การใช้งาน: | ปิโตรเลียม เคมี ยา ไฟฟ้า |
| เน้น: | Self Priming Canned Motor Pump,ปั๊มกระป๋องจากประเทศจีน,ปั๊มมอเตอร์กระป๋อง |
||
รายละเอียดสินค้า
ปั๊มเครื่องยนต์กระป๋องประเภท G
คําอธิบาย
ประเภทการก่อตัวเอง: ทางเข้าการดูดของปั๊มสูงกว่าศูนย์กลางของหมุน. หลังจากหยุดปั๊ม, เมื่อไม่มีของเหลวในท่อดูด,เครื่องหมุนและห้องปั๊มขนาดใหญ่จะเต็มไปด้วยของเหลวเสมอ. เมื่อเริ่มต้นใหม่, ไม่มีความจําเป็นที่จะเติมน้ํา, และปั๊มสามารถทํางาน. ปั๊มการพิมพ์ตัวเองเหมาะสําหรับการสกัดของเหลวจากถังใต้ดิน
มันใช้การออกแบบมาตรฐานสากล ความไหลเวียนในการทํางานสูงสุดคือ 1200m3/h หัวสูงสุดคือ 600m ระยะอุณหภูมิคือ -120-350 °C และความดันสูงสุดของการออกแบบระบบคือ 20MPa
การขับเคลื่อนของปั๊มหลุดศูนย์กลางทั่วไปคือการเชื่อมต่อแกนหมุนของปั๊มกับแกนไฟฟ้าผ่านการเชื่อมต่อดังนั้นหมุนและมอเตอร์ไฟฟ้าหมุนด้วยกันและทํางาน.อย่างไรก็ตาม ปั๊มหม้อกระป๋องเป็นปั๊มที่ไม่ปิด และทั้งปั๊มและมอเตอร์ขับเคลื่อนถูกปิดในภาชนะความดันที่เต็มไปด้วยสื่อที่ปั๊ม
เครื่องบรรจุความดันนี้มีเพียงการปิดสแตติก และพร้อมกับกลุ่มสายเพื่อให้สนามแม่เหล็กหมุนและขับเคลื่อนหมุนโครงสร้างนี้กําจัดอุปกรณ์ปิดหมุนหมุนที่ปั๊มหลุดศูนย์กลางประเพณีมีดังนั้นมันสามารถบรรลุการดําเนินงานที่ไม่มีการรั่วไหล
ข้อดี
(1) อายุการใช้งานยาว ระบบปรับความแรงผลักดันแบบไฮดรอลิกอัตโนมัติ รวมไปกับหมุนคาร์ไบด์ซิลิคอน เพื่อให้มีอายุการใช้งานสูง
(2) ประสิทธิภาพสูง การออกแบบมอเตอร์ที่ปรับปรุง และการวิจัยไฮดรอลิกที่มีประสิทธิภาพสูง
(3) ความน่าเชื่อถือสูง เทคโนโลยีการประมวลผลที่ก้าวหน้า อุปกรณ์ CNC เทคโนโลยีสูง และการทดสอบที่สมบูรณ์แบบเพื่อรับประกันความมั่นคงของผลิตภัณฑ์
(4) ติดตามการสวมใส่พ่วง เพื่อทําการติดตามออนไลน์และควบคุมอัตโนมัติ;
(5) การปิดรอง เพื่อให้ความปลอดภัยต่อสิ่งแวดล้อม แม้ในสถานการณ์อุบัติเหตุ
ลักษณะ
หลักการและลักษณะโครงสร้างของปั๊มปักกัน
การขับเคลื่อนของปั๊มหลุดศูนย์กลางทั่วไปจะบรรลุโดยเชื่อมต่อแกนหมุนของปั๊มกับแกนไฟฟ้าผ่านการเชื่อมต่อทําให้หมุนหมุนได้พร้อมกับมอเตอร์ไฟฟ้าในการทํางาน. ปั๊มมอเตอร์ที่ระบายน้ําเป็นปั๊มที่ไม่ปิด และทั้งปั๊มและมอเตอร์ขับเคลื่อนถูกปิดในภาชนะความดันที่เต็มไปด้วยสื่อที่ปั๊มและชุดของสายใช้ในการให้สนามแม่เหล็กหมุนและขับเคลื่อนหมุน.
โครงสร้างนี้กําจัดอุปกรณ์ปิดแกนหมุน ที่ปั๊มหลุดศูนย์กลางแบบดั้งเดิมมี ทําให้มันหลุดไปโดยสิ้นเชิง
ปั๊มมอเตอร์กระป๋องเชื่อมปั๊มและมอเตอร์ด้วยกัน และหมุนของมอเตอร์และหมุนของปั๊มถูกติดตั้งไว้บนแกนเดียวกันกล่องการป้องกันใช้ในการแยกหมุนและ stator ของมอเตอร์. รอเตอร์ทํางานในสื่อที่นําไป, และพลังงานของมันถูกส่งไปยังรอเตอร์ผ่านสนามแม่เหล็กของสเตตอร์
นอกจากนี้ การผลิตปั๊มกระป๋องก็ไม่ซับซ้อนและปลายไฮดรอลิกของพวกเขาสามารถออกแบบและผลิตตามประเภทโครงสร้างและมาตรฐานและนิติบุตรที่เกี่ยวข้องที่ใช้กันทั่วไปในปั๊มหลุดศูนย์กลาง.
ข้อควรระวังในการใช้ ปั๊มมอเตอร์กระป๋อง:
1ระหว่างการทํางานปกติ วาล์วออกไม่ควรปิดอย่างแน่น และควรเปิดเล็กน้อยเพื่อป้องกันการอัดอากาศในปั๊ม
2มันถูกห้ามอย่างเข้มงวดที่จะทํางานโดยไม่มีของเหลวหรือมากกว่า 1 นาทีเพื่อป้องกันความเสียหายของมอเตอร์และเลเยอร์
3.ห้ามอย่างเข้มงวดที่จะทํางานในด้านหลังมากกว่า 1 นาที เนื่องจากการทํางานด้านหลังอาจทําให้การใช้งานของหลอดสอดผิดปกติ
4มันถูกห้ามอย่างเข้มงวดที่จะทํางานภายใต้สภาวะ cavitation ไม่เช่นนั้นมันอาจทําให้การสวมใส่เร็วของหมุน
ปารามิเตอร์
| ชื่อ | ประเภท | การไหล | หัว | อุณหภูมิการทํางาน | พลังงาน | หนาแน่น | ความดัน | หมายเหตุ |
| ปั๊มเครื่องยนต์กระป๋องประเภท G | (ซีรีส์จี) | 200m3/h | 150 เมตร | ¥ + 350 °C | 160kW | ความเร็ว 100mm/s | 2.5MPa |
เหมาะสําหรับการสูบของเหลวจากภาชนะใต้ดิน, กล่องปั๊ม 2 ชั้นที่ออกแบบพิเศษทําให้การสูบอัตโนมัติ. |
คําอธิบายแบบ
วัสดุ
| โค้ด | 4 | 5 | 6 | 7 | |
| ส่วนที่ชื้น | 304 | 304L | 316 | 316L | |
| ก๊าซเกต | ปั๊ม | อุณหภูมิสูง | กราฟิตลม | ||
| มาตรฐาน | PTFE | ||||
| มอเตอร์ | PTFE | ||||
| สามารถ | แฮสเทลลอย สังกะสี -C | แฮสเทลลอย สังกะสี -C | |||
| ชาฟต์ | 304/301 | 304L | 316 | 316L | |
| กล่องแกน, แหวนแรงผลักดัน | สเตลลิต | ||||
| SSiC | |||||
| หมุน | ธ อร์ฟูรานที่อัดกรีฟิต, SSiC | ||||
การวาดส่วน
โมเดล
|
ไม่ ไม่ |
แบบปั๊ม |
ความเร็ว | พลังงาน (KW) | |||
| n=2900r/min | 介质密度 ((ความหนาแน่นกลาง ((g/cm)) | |||||
| การไหล m3/h | หัว m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | 6550R | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
ไม่ ไม่ |
แบบปั๊ม |
ความเร็ว | พลังงาน ((Kw) | |||
| n=2900r/min | (ความหนาแน่นกลาง(g/cm3) | |||||
| การไหล m3/h | หัว m | 1 | 1.35 | 1.84 | ||
| 12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | 8065T | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | 1080T | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | 1080V | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | 1210V | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
ลูกค้ามากกว่า 10,000+ ในอุตสาหกรรมเคมี, ยา, พลังงานใหม่, โฟลยอลูมิเนียมอิเล็กทรอนิกส์และอุตสาหกรรมอื่น ๆ ได้เลือกผลิตภัณฑ์ RICITE (ปั๊มขับเคลื่อนแม่เหล็ก,เครื่องปั๊มแผ่น, ปั๊มเซ็นทริฟิวเกิลประปาเครื่องจักรกล ฯลฯ) และ Ricite (Zhejiang) Science & Technology Co., Ltd ได้มีส่วนร่วมในการแก้ไขมาตรฐานเทคนิคและนิติบุคคลในอุตสาหกรรมหลายอย่างและได้รับเกียรติจากเทคโนโลยีสูง, สินค้าประหยัดพลังงานและหลายสิทธิบัตรอื่น ๆ. Ricite (Zhejiang) วิทยาศาสตร์และเทคโนโลยี บริษัท จํากัดมุ่งมั่นในการผลิตปั๊มไร้การรั่วและยึดมั่นในเป้าหมายของการพัฒนาปั๊มขับเคลื่อนแม่เหล็ก, ปั๊มยนต์สารเคมีและปั๊มอื่น ๆ และสืบสานนวัตกรรมทางเทคโนโลยีและให้ปั๊มและบริการที่น่าเชื่อถือ, ประหยัดค่าใช้จ่ายสูงและประหยัดพลังงานให้กับลูกค้า
เว็บไซต์: www.ricitepump.com
